烘干机的选型计算

回转式烘干机的选型计算：目标煤矸石处理量13.889 t/h，设计计算时取14000 kg/h。

烘干操作单元

1、设备

选用规格为直径2.4mX15m的回转烘干机，将煤矸石的含水率由17.42%烘干至1%。预热器将温度为20℃，湿度为0.007 干气kg / kg 的空气加热到 210℃后通入干燥器中，风速设为4 m/s，废气出口温度设为130℃。20℃的湿物料以14000 kg/h 速率进入干燥器，出口温度为120℃。

2、计算

(1)物料衡算

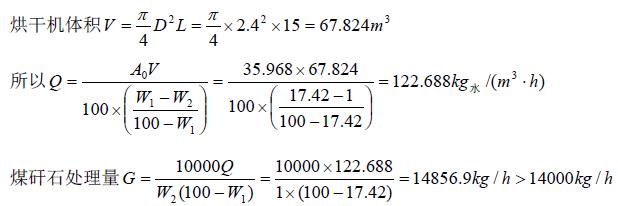

①烘干机生产能力：

式中：Q——烘干机生产能力(含终水分),kg水 /(m³.h) ;

A0——烘干机水分蒸发强度(设计指标),kg水 /(m³.h) ;

W1，W2——物料被烘干前后的含水率，%。

查得该规格回转烘干机单位容积蒸发强度 35.968KG/(m³.h3 )

说明1台规格为2.4m×15m的回转烘干机即可满足设计处理要求。

式中：W——烘干蒸发量，kg水/h;

GH1——烘干前湿物料量，kg/h;

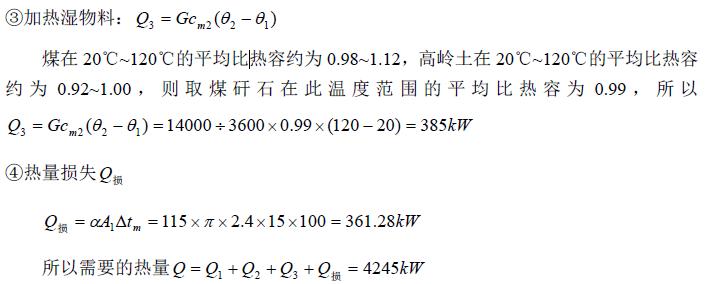

(2)能量衡算

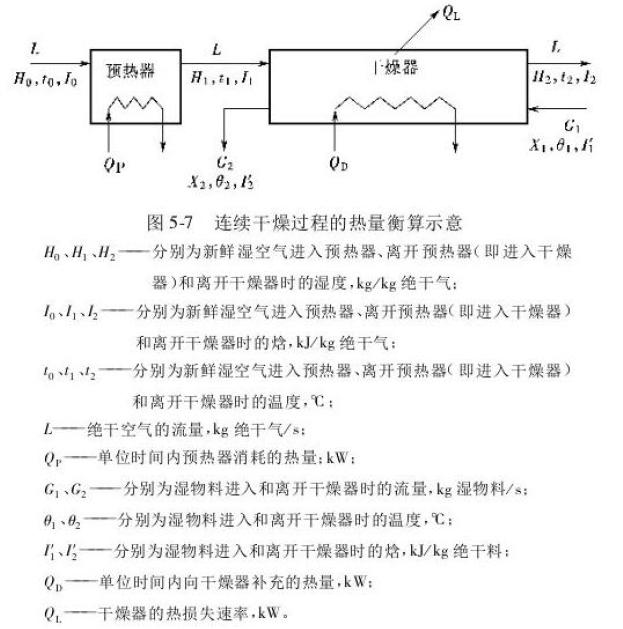

设干燥器中不再补加能量，忽略预热器中的热量损失，则预热器中加入的能量用于以下方面：

①加热空气：Q1=L(1.01+1.88H0)(t2-t0)=78679.9÷3600×(1.01+1.88×0.007)×(130-20)=1788.92kW;

②蒸发水分：
