卧式双轴搅拌机

60秒级人工响应 24小时免费提供方案 过环评标准

卧式双轴搅拌机

  • 工作效率高
  • 处理量高
  • 性能稳定

功率:7.5-11KW

处理能力:1-16t/h

适用物料:复混肥、有机肥的搅拌。

客服 无需担心物料成品达不到您的需求,我们提供免费试机活动

现在咨询设备 预约考察热线:13938211006

双轴搅拌机介绍

双轴搅拌机利用两根呈对称状的螺旋轴的同步旋转,在输送干灰等粉状物料的同时加水搅拌,均匀加湿干灰粉状物料,达到使加湿物料不冒干灰又不会渗出水滴的目的,从而便于加湿灰装车运输或转入其它输送设备。

双轴搅拌机筒体内装有旋转反向的浆叶,浆叶成一定角度将物料沿轴向、径向循环翻搅,使物料迅速混合均匀。由电机通过皮带传动到减速机带动轴旋转。轴的速度与桨叶的结构会使物料重力减弱,随着重力的缺乏,各物料存在的颗粒大小、比重悬殊的差异在混合过程中被忽略。连续进出物料更快速、更高效。 即使物料有比重、粒径的差异,在交错布置的搅拌叶片快速剧烈的翻腾抛洒下,也能达到很好的混合效果。

该系列混合机是我公司研制的新一代混合设备,该机混合度高,残留量少,适合于两种以上肥料,添加剂预混料得混合,及配合饲料、浓缩饲料、添加剂预混饲料等的混合。具体特点是:物料得到充分的混合,从而提高了混合均匀度;采用新颖的转子结构,有效地减少了物料的残留量。该机的特殊转子设计还能将较大的物料破碎。总体结构更加合理,外型美观,操作维修方便。主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成。

性能特点

1、壳体主要由板材及型钢构成,在制造厂内焊接成形,并与其他部件组装在一起,是双轴搅拌机的支撑。壳体密封严密,不会有飞灰外扬、漏灰的现象。

2、螺旋轴总成是双轴搅拌机的主要组成部分,其组成部分主要有左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片等零部件。双轴搅拌机叶片的材料选用耐磨损且不易粘灰的复合陶瓷。叶片结构设计地合理简单,磨损之后易于更换,使用寿命长。

3、盖板主要包括左盖板、中间盖、右盖板、孔盖及检修孔盖等。双轴搅拌机两侧设置有六个检修孔,以方便操作人员平时的检修及保养。

结构组成

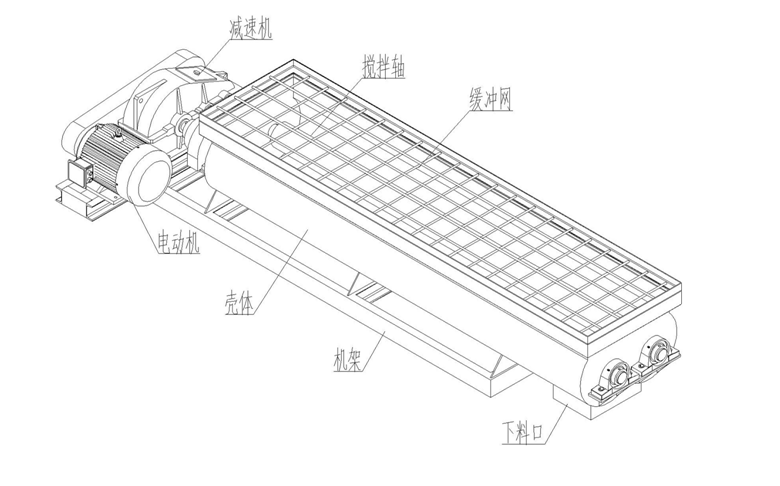

双轴搅拌机结构图

双轴搅拌机结构图

该机由机架、壳体、缓冲网、搅拌轴、传动机构组合而成。

a.机架采用加厚槽钢焊接。

b.壳体采用加厚钢板,方管焊接。

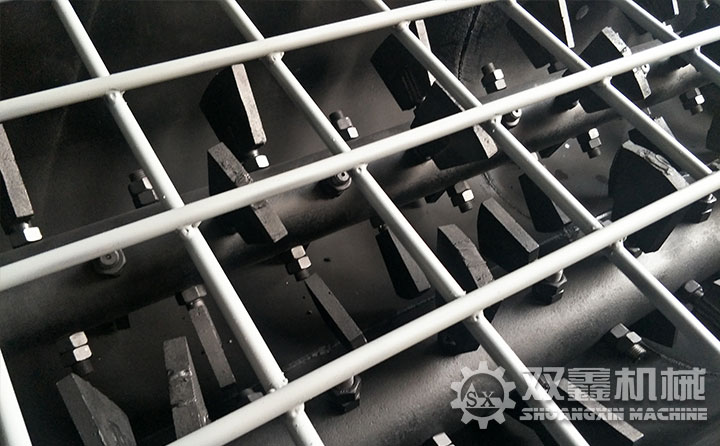

c.双搅拌轴采用加厚钢管,耐磨锰钢搅叶。

d. 双搅拌轴采用齿轮传动。

双轴搅拌机技术参数

  减速机JZQ 电动机 Y系列 主轴转速r/min 旋转直径mm 生产能力t/h 重量kg
400 400-1V-2 Y160M-4-11 52 400 20 2350
450 500-1V-2 Y160L-4-15 52 450 25 2620
500 500-1V-2 Y180M-4-18.5 53 500 30 2980
55 650-1V-2 Y180L-4-22 53 550 35 3450
600 650-1V-2 Y200L-4-30 52 600 40 3850
650 750-1V-2 Y225S-4-37 52 650 45 4260
