皮带配料秤

功率：1.5-7.5KW

处理能力：1-8t/h

适用物料：块状、粉状、颗粒状

有机肥设备环保易操作,稳定,免费咨询设备价格及建厂设计方案。

现在咨询设备预约考察热线：13938211006

产品介绍

电子皮带秤

电子皮带秤是一种智能化的数字式动态称重显示仪，由秤量框架、称重传感器、测速传感器和显示仪表等四大部件组成。其基本原理是物料重量通过称量框架传递给称重传感器，变化为毫伏级电信号，再与测速传感器的皮带速度脉冲信号一起由显示智能仪表处理后进行累加显示，是自动配料系统中不可缺少的组成部分。

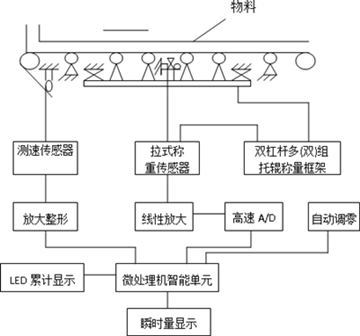

配料控制器不断检测秤架上物料的流量与仪表内的设定值之间的偏差值，经过仪表内软件一系列复杂的计算与判断，输出PID电流信号到变频调速执行设备从而调节皮带的速度，改变下料或出料量的大小，使之与设定值趋于一致。原理图如下图所示：

电子皮带秤原理

1、高精度、高稳定性

2、内部电路选用进口高精度、低温漂、低噪声运算放大器和中大规模集成电路，结构简单，性能可靠。

3、量化的标定方式使各种参数调节变得更为直观方便，无需拉出机芯便可进入各种现场设定。

4、可靠的失电保护功能使各种参数既可方便的输入，又无丢失的烦恼。

5、选用发光数码管，显示直观，清晰醒目，无视差。

6、适应性强，可根据不同使用场合进行修改。

7、带有输出控制(0-10mA或4-20mA)。

电子皮带秤结构

规格型号	带宽(mm)	流量范围（m3/H)	计量精度
TDG05	500	0.05-6	优于0.5%
TDG06	650	0.5-10	优于0.5%
TDG08	800	2-30	优于0.5%
TDG10	1000	5-100	优于0.5%
TDG12	1200	10-200	优于0.5%
TDG14	1400	30-300	优于0.5%
TDG16	1600	50-500	优于0.5%
TDG18	1800	100-1000	优于0.5%
