圆盘造粒机

有机肥行业标杆 24小时免费提供方案 过环评标准 品质保障售后无忧

圆盘造粒机

  • 大盘倾斜角度可调节
  • 操作方便,直观
  • 成球率可达93%以上

功率:7.5-15KW

处理能力:4-24t/h

适用物料:复合肥(复混肥)、有机肥料的造粒。

客服 有机肥设备环保易操作,稳定,免费咨询设备价格及建厂设计方案。

现在咨询设备 预约考察热线:13938211006

产品介绍

我公司生产的圆盘造粒机又成盘式造粒机,广泛应用于有机肥、复合肥的生产造粒,在使用过程中运行平稳,是有机肥料、复混肥料生产过程中理想设备之一,深受广大客户的欢迎。

圆盘造粒机生产现场

圆盘造粒机生产现场

结构组成

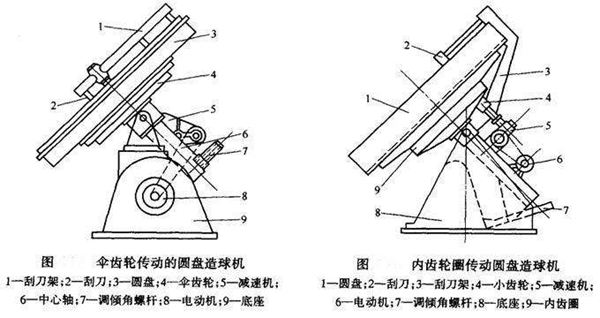

圆盘造粒机结构图

圆盘造粒机结构示意图

圆盘造粒机由倾斜的造粒圆盘、驱动装置、圆盘倾斜角度调整机构、机架、加料管、挂料板等部件组成。

工作原理

圆盘造粒机

圆盘造粒机

电机通过皮带经过减速机输出,齿轮带动造粒圆盘,从而带动肥料原料旋转。在旋转过程中产生的重力和离心力作用下,使小颗粒向下方圆盘边滚动而不断的粘黏附粉料逐渐增大颗粒。与此同时,又受圆盘造粒机盘体摩擦力的作用,颗粒随圆盘向上滚动,在达到刮料板位置时,未成颗粒的化肥原料经刮料板与盘底的间隙通过,而大部分颗粒则顺刮料板滑落到圆盘边的滚动过程中再次粘附,经多次循环,颗粒由小到大,达到成品力度,而从圆盘的边缘溢出。

圆盘造粒机的倾角角度一般调节范围为35-55度,转速一般为10-18r/min。角度过大,停留时间长,粒度越大,角度过小,停留时间短,粒度越小,在生产过程中可根据情况自行调节。

影响盘式造粒机的因素,造粒因素主要是圆盘直径,圆盘的清剿,圆盘边高,转速,尿液喷洒位置,刮料板的位置等。

性能特点

圆盘造粒机特点

圆盘造粒机特点

1、具有良好的分级作用,能控制溶液使其喷洒在细颗粒上,所以成球率高,生产大颗粒比较少;全部操作直观,以便在操作过程中较快的发现运转情况,及时调节,生产各种产品有较大的灵活性,力度控制范围较宽,比转股造粒机投资省。

2、造粒圆盘采用整体圆弧结构,成球率可达93%以上。

3、减速机与电动机采用柔性皮带传动,起动平稳,减缓冲击力,提高设备使用寿命。

4、造粒盘盘底采用多条辐射钢板加强,坚固耐用,永不变形。

5、加厚、加重、坚固的底座设计,不需地脚螺栓固定,运转平稳。

6、经多次研制集多复混肥造粒机设备的制造经验,采用优质防腐、耐磨材料的精心制造,具有外形美观、操作简单、能耗低、寿命长、成粒率高等优点,是国内较为先进的复混肥造粒设备,产品遍及全国各地。

技术参数

产品规格(m) 生产能力(t/h) 配用动力(kw) 外形尺寸(m)
Φ2.2 4-8 7.5 2.8×2.75×2.58
Φ2.5 5-10 7.5 3.2×2.3×3
Φ2.8 12-16 7.5 3.4×2.6×3.1
Φ3.0 15-18 11 3.7×2.7×3.3
Φ3.2 15-20 11 3.9×2.7×3.4
Φ3.6 18-24 15 4.3×3.1×4.0

以上是关于圆盘造粒机结构组成、工作原理、性能特点、技术参数的相关介绍,如需了解更多,欢迎在线咨询,也可随时来厂试机,我们随时欢迎您的到来,厂家地址:河南省荥阳市西工业区。
